Dossiê

Dossiê Baterias de Lítio

Tudo o que o portal reúne sobre as baterias de lítio (ONU 3480, 3481, 3090 e 3091) num só lugar: as quatro fichas técnicas, por que o guia de emergência muda entre íon-lítio e metálico, o kit e as regras de transporte rodoviário, marítimo e aéreo.

Como este produto é sinalizado

As peças abaixo são desenhadas com as medidas da ABNT NBR 7500:2026, a partir do número de risco e da classe que a base da ANTT dá para este ONU. Para imprimir em tamanho real, com o gabarito cotado e a citação do item de cada medida, use o gerador.

Painel de segurança do ONU 3480: número de risco 90 em cima, número ONU 3480 embaixoABNT NBR 7500:2026, Anexo H
Rótulo de risco da classe 9 conforme a ABNT NBR 7500:2026. Lado 300 mm e linha interna a 12,5 mm da borda, com 2 mm de espessura, das cotas do Anexo B. O símbolo é o contorno da figura do Anexo A, que a norma não dimensiona. Cores do Anexo G. Arquivo em milímetro real. O contorno externo do losango é o RECORTE da peça, não linha impressa: a única linha impressa é a interna. MEDIDO NA FIGURA PUBLICADA, NÃO TABELADO PELA NORMA — contornoFigura = o losango do rótulo dentro da figura publicada (208,08 × 205,33 px de meia-diagonal numa figura de 420 × 396 px); bordaDaFiguraFracao = a borda que a própria FIGURA desenha (5,45 % do lado); espessuraDaFiguraFracao = a linha que a própria FIGURA desenha (2,08 % do lado); raioDaMascara = a máscara que separou o símbolo do losango (raio 87,03 % da meia-diagonal); padraoDeFundo.larguraFracao = a largura de cada listra (15,38 % da meia-diagonal); simbolos[].d = o contorno do símbolo (3 contornos em 1 plano). A norma tabela lado, borda e espessura de linha (Anexo B) e as cores (Anexo G); tudo o que está nesta lista saiu de medição na figura do Anexo A, e quem o verifica é a remedição da própria figura (npm run verificar-fidelidade). Fora dela, nada recalcula estes valores. PISO DE RESOLUÇÃO, IRREDUTÍVEL — 0,54 mm no contorno do símbolo, que é 27 % da espessura da linha interna desta peça (2 mm). Ele é meio pixel da figura publicada no Anexo A, escalado com o tamanho impresso: nenhum ajuste desta ferramenta o reduz, só uma figura de origem com mais pixels, que a norma não publica. Afeta SÓ o símbolo — o losango, a banda da borda e a linha interna são geometria da tabela, e não têm resolução de figura nenhuma.
Rótulo de risco da classe 9 (risco principal), 300 mm de ladoABNT NBR 7500:2026
Painel de segurança do ONU 3481: número de risco 90 em cima, número ONU 3481 embaixoABNT NBR 7500:2026, Anexo H
Painel de segurança do ONU 3090: número de risco 90 em cima, número ONU 3090 embaixoABNT NBR 7500:2026, Anexo H
Painel de segurança do ONU 3091: número de risco 90 em cima, número ONU 3091 embaixoABNT NBR 7500:2026, Anexo H

As quatro entradas

Todas classe 9, as quatro entradas se dividem em duas famílias: íon-lítio (ONU 3480 soltas, ONU 3481 em ou com equipamento) e metálico (ONU 3090 soltas, ONU 3091 em ou com equipamento). A distinção íon × metálico muda o guia de emergência do ERG — 147 para íon-lítio, 138 para metálico.

Emergência: por que o guia muda

O guia de resposta a emergência do ERG é distinto entre íon-lítio (ONU 3480) e metálico (ONU 3090), o que muda a orientação de isolamento e ação imediata. A questão de usar ou não água num incêndio de bateria de lítio é tratada nas matérias abaixo — o portal não a prescreve aqui.

No caminhão, no navio e no avião

As quatro entradas compartilham a mesma ficha de emergência marítima do IMDG (EmS F-A/S-I) e a lista de compras do kit de emergência sai do ONU informado. Três matérias do PPNews cobrem as regras específicas de cada modal — rodoviário, marítimo e aéreo.

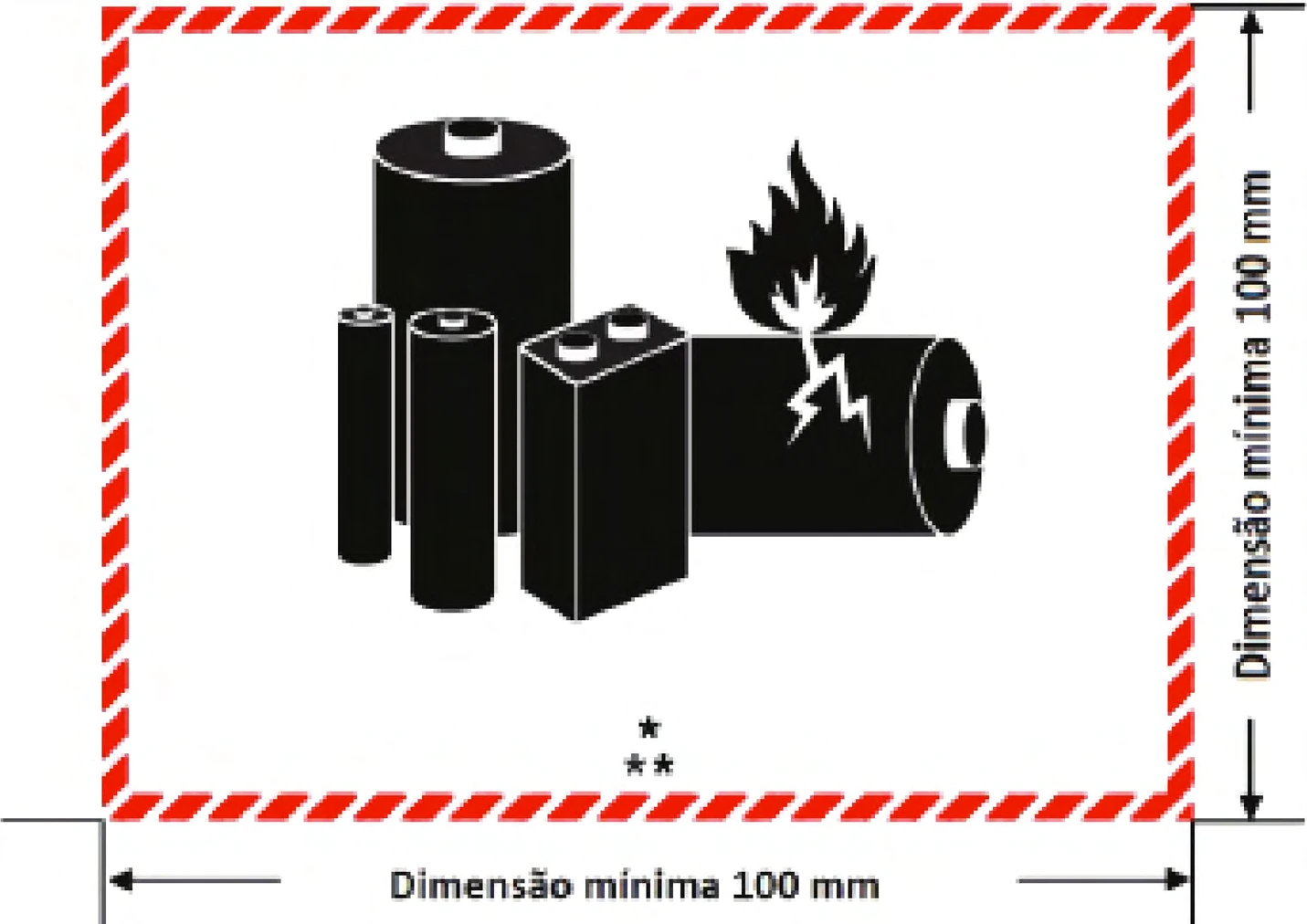

Desenho cotado do símbolo de baterias de lítio, moldura mínima de 100 mm
Símbolo "Transporte de pilhas ou baterias de lítio"ABNT NBR 7500:2026, 15ª ed., Figura M.11

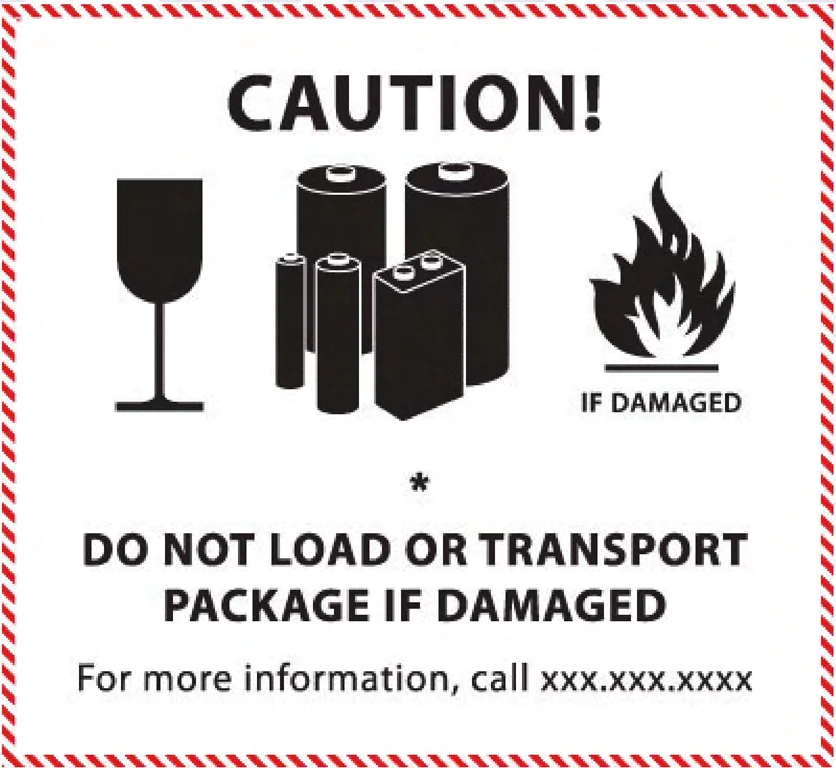

Rótulo "CAUTION" de bateria de lítio em inglês, borda diagonal vermelha e branca
Rótulo "Bateria de lítio" (transporte aéreo)ABNT NBR 7500:2026, 15ª ed., Figura N.11
